24V开关电源电路图

开关电源是把交流电转换成电子、电气设备所需直流电源的产品、具有体积小、重量轻、纹波小、效率高、运行噪声小、工作温升低、性价比高的特点，同时短路和过载保护及软起动功能有效保护负载电路不易损坏，是传统变压器的理想替代产品。

 开关电源广泛应用在广告灯箱、通讯器材、工控自动化、小功率直流电机供电等需220V或110V交流电转换为直流电的场所。分为单组、双组、三组、四组四种规格，功率范围从15W~500W，输出有-5V、5V、-12V、12V、-24V、24V、48V等常规电压。

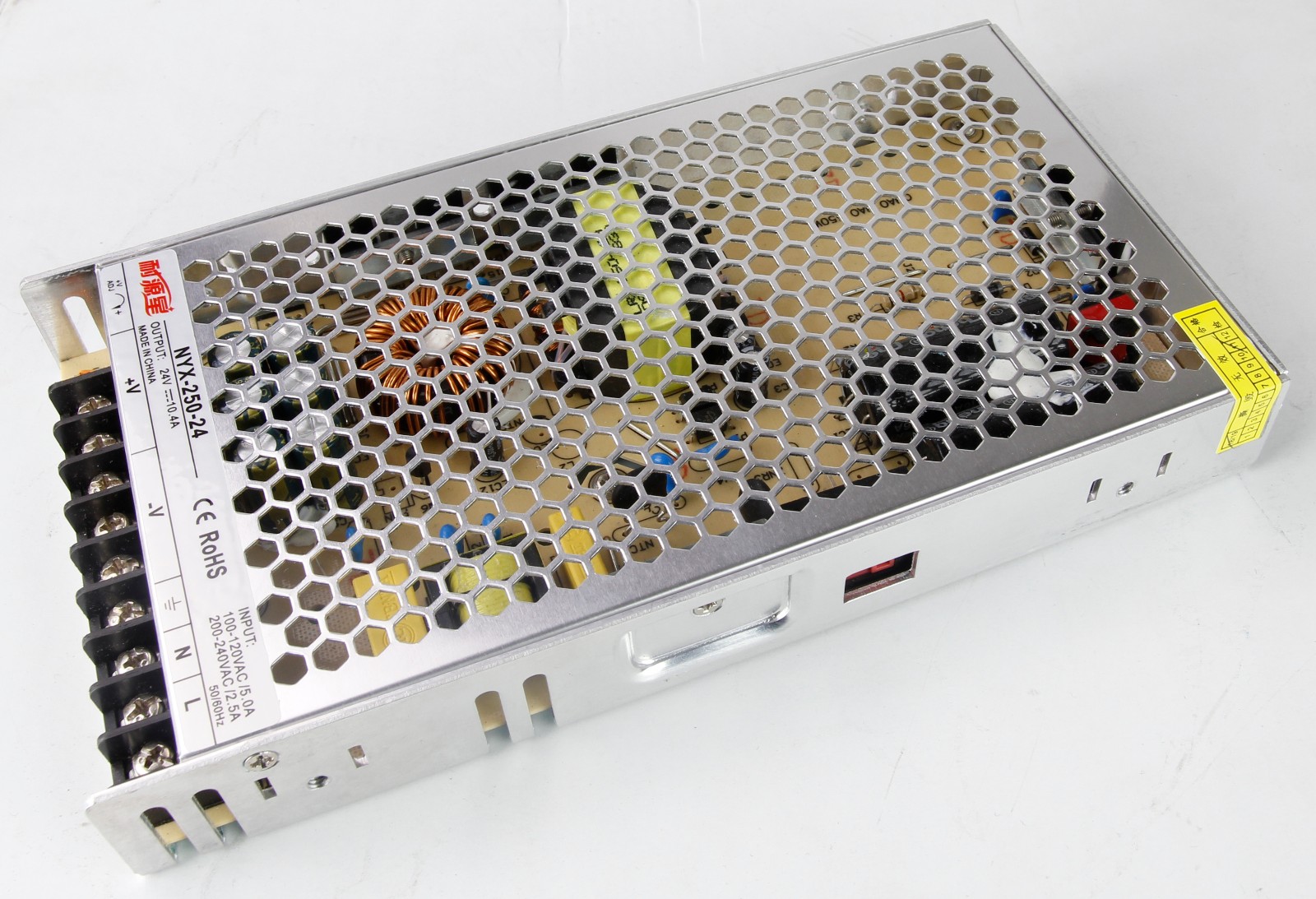

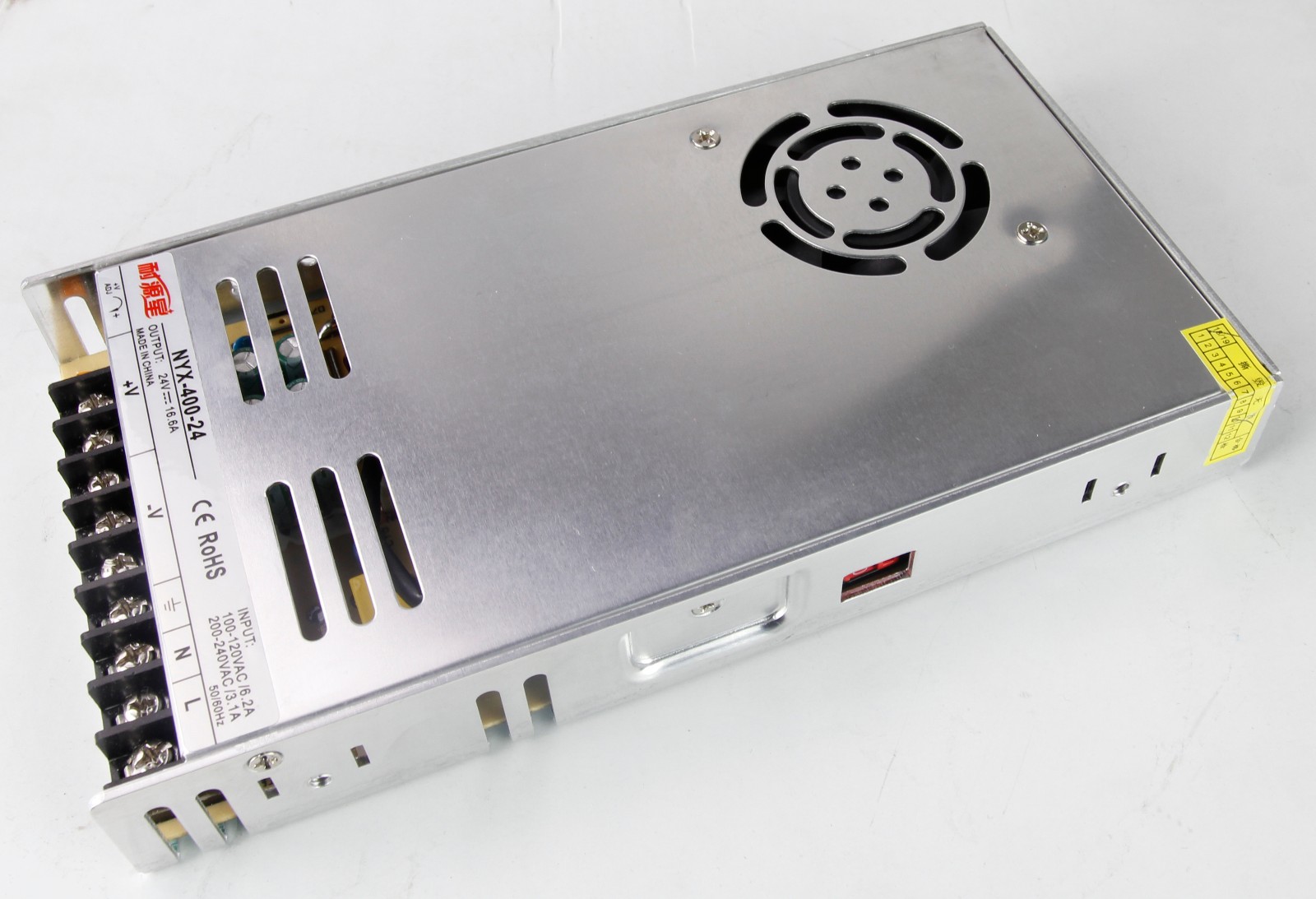

 24V开关电源，是高频逆变开关电源中的一个种类。通过电路控制开关管进行高速的道通与截止．将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压！

24V开关电源的工作原理

1.交流电源输入经整流滤波成直流;

 2.通过高频PWM（脉冲宽度调制）信号控制开关管，将那个直流加到开关变压器初级上;

 3.开关变压器次级感应出高频电压，经整流滤波供给负载;

 4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。
