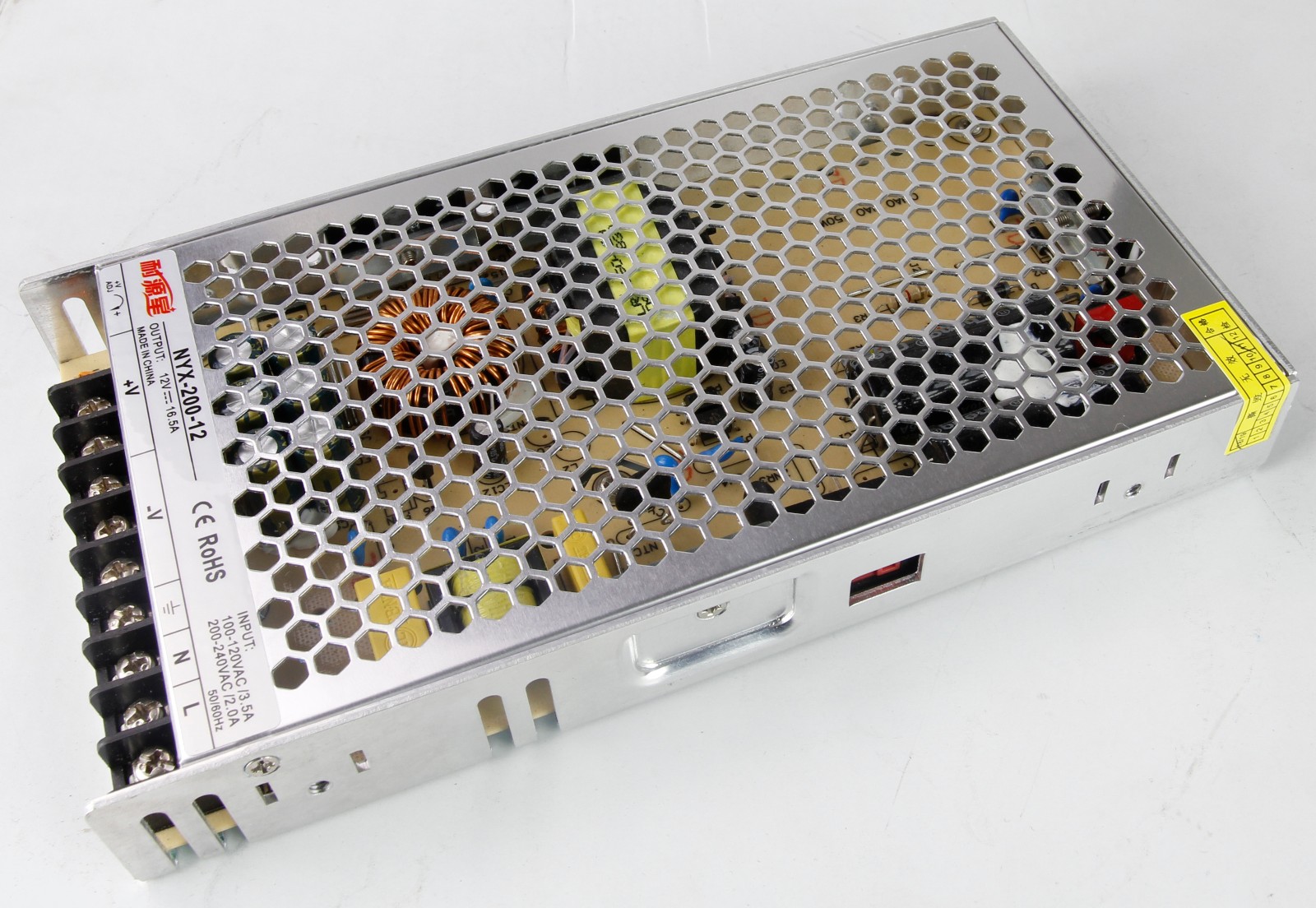

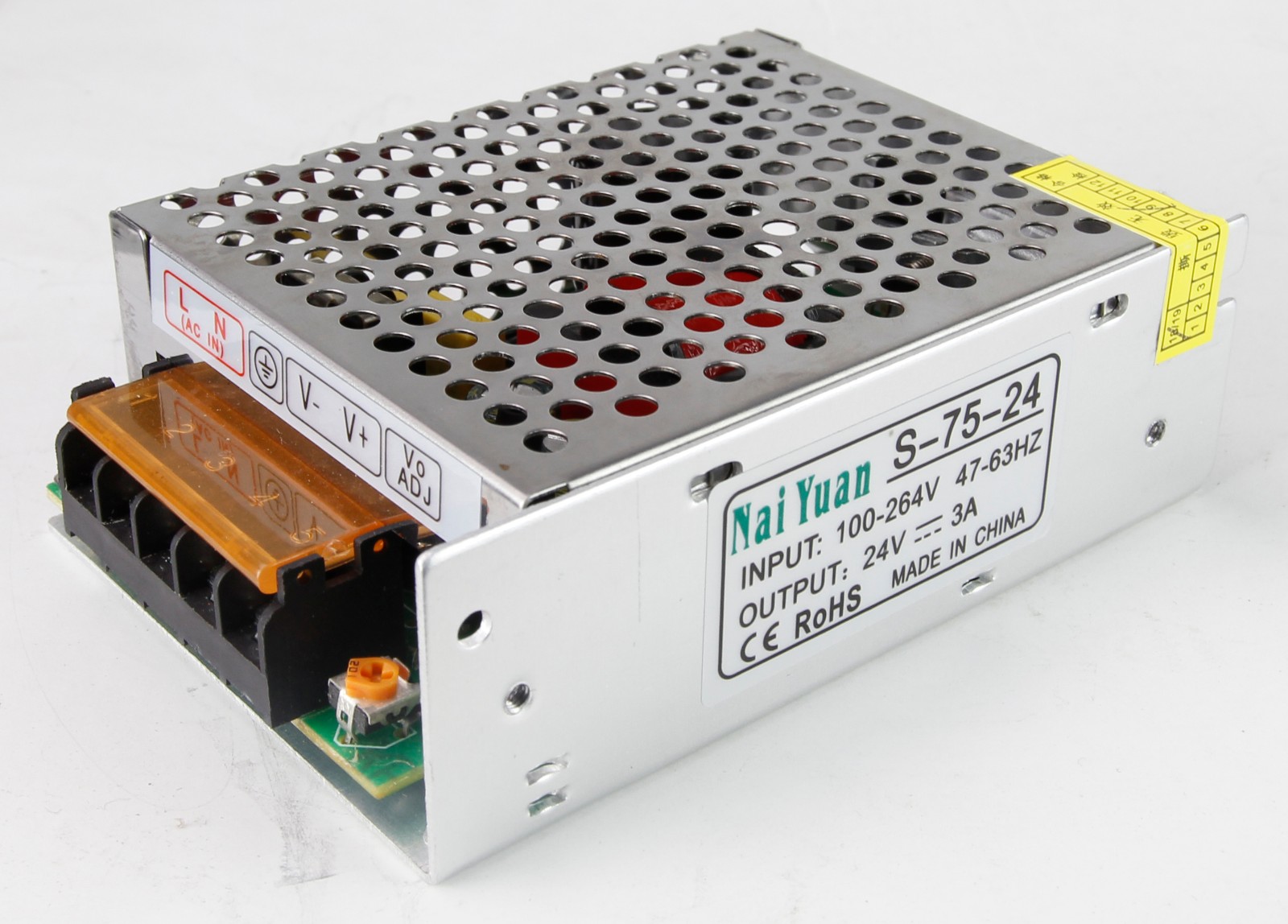

开关电源维修方法

1、首先用万用表测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管；抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，上述如有损坏则需更换。

  2、接通电源后还不能正常工作，接着要检测功率因数模块（PFC）和脉宽调制组件（PWM），查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。

  3、然后，对于具有PFC电路的电源则需量滤波电容两头电压是否为380VDC左右，如有380VDC左右电压，PFC模块正常，接着检测PWM组件的作业状况，量其电源输入端VC ，参阅电压输出端VR ，发动操控Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC阻隔变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性杰出的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。

  4、实践中，有许多开关电源选用UC38××系列8脚PWM组件，大多数电源不能作业都是电源发动电阻损坏，或芯片功能下降，发动电流增大所致。

  当R断路后无VC，PWM组件无法作业，需更换与本来功率阻值相同的电阻。当PWM组件发动电流添加后，可减小R值到PWM组件能正常工作停止。在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他反常，在R（220K）上并接一个220K的电阻后，PWM组件作业，输出电压均正常。有时候因为外围电路毛病，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇此情况，断开与VR端相连的外电路，VR从0V变为5V，PWM组件正常作业，输出电压均正常。

  5、当滤波电容上无380VDC左右电压时，PFC电路没有正常作业，PFC模块要害检测脚为电源输入脚VC，发动脚Vstart/control，CT和RT脚及V0脚。修一台富士3000相机，测验一板上滤波电容上无380VDC电压。VC，Vstart/control，CT和RT波形以及V0波形均正常，功率开关管G极无V0波形，因为FA5331（PFC）为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表量滤波电容有380VDC电压。当Vstart/control端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
