LED驱动电源在使用应注意的问题

A.LED降额使用。

B.使用线性恒流驱动器，特别注意其工作压差。

C.隔离式开关恒流驱动器次级输出电源不宜悬空，负极应接地。

D.对开关恒流驱动器，要严格遵守先接LED灯，再接通驱动器电源的操作顺序。如果相反操作，在接通LED灯瞬间，将会有极大的冲击电流通LED灯，威胁LED灯的使用安全。

我们公司针对瞬间电流冲击问题研究了新型的解决方案，在输出端加入限流电路，主要有两种实现方案。

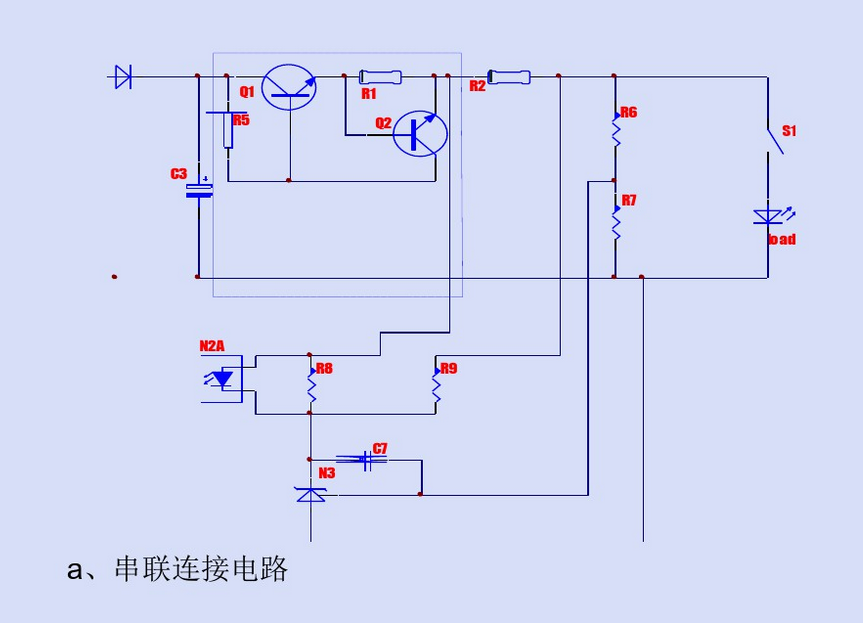

a、串联连接方式，将多余部分的能量消耗在限流电路内部。通过将多余的能量堵在负载之前，保证在连接开关闭合的瞬间流过LED灯负载上的电流在LED灯所允许的电流范围之内。

串联限流电路:配置在高频滤波电容(C3)和恒流回路之间，在一个横向分支上包含一个NPN型晶体管(Q1)的集电极—发射极通道和与这个集电极—发射极通道串联的限流电阻(R1)。集电结偏置电阻(R5)连接到NPN型晶体管(Q1)的集电极与基极之间。NPN型晶体管(Q2)的基极连接到NPN型晶体管(Q1)的发射极上，NPN型晶体管(Q2)的集电极与NPN型晶体管(Q1)的基极相连，NPN型晶体管(Q2)的发射极连接到限流电阻(R1)的一端。同时该限流电路可以串接在恒流电阻(R2)和限压回路之间，还可以串接在限压回路和连接开关(S1)之间，也可以串接在负载和输出极地电位之间。

当输出电流低于预先设定的限流值时，限流电阻上的压降低于0.7V，NPN型晶体管（Q2）处于截止状态，NPN型晶体管（Q1）处于饱和导通状态。电路正常工作，仅仅只在限流电阻(R1)和NPN型晶体管（Q1）上增加了少量损耗。当输出的电流大于预先设定的限流值时，便会在限流电阻上产生高于0.7V的压降，此时NPN型晶体管（Q2）饱和导通，NPN型晶体管（Q1）发射极—集电极通道的等效阻值增大，起到限制输出电流的作用,近而有效的保护了负载上短暂的过流现象。

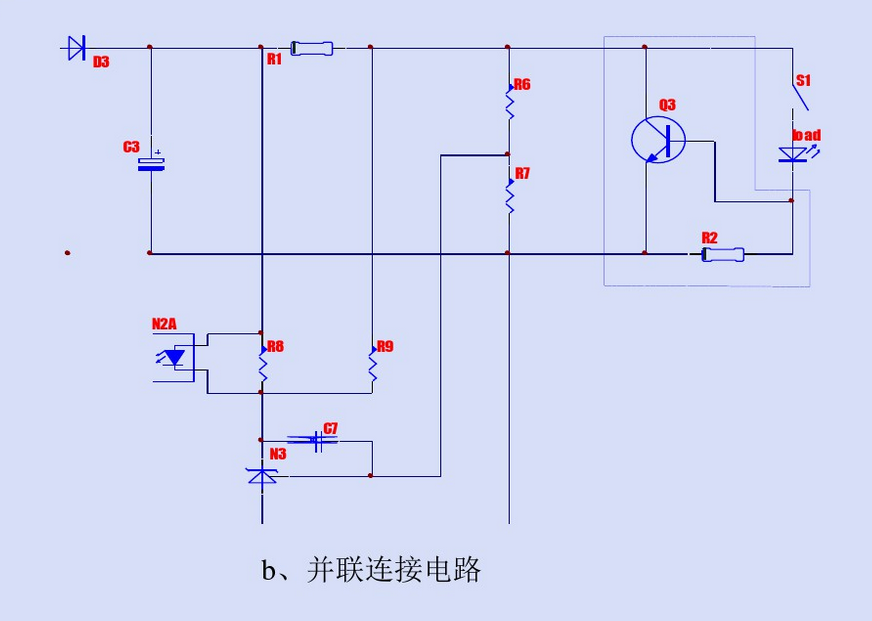

b、并联连接方式，同样也是将多余部分的能量消耗在限流电路内部。通过将多余的能量引到限流电路上，保证流过LED灯上的电流在LED灯的安全电流范围之内。

并联限流电路:配置在输出限压回路和负载之间，在一个纵向分支上并联上一个NPN型晶体管（Q3）的集电极—发射极通道，NPN型晶体管（Q3)的基极连接到负载负电位上，限流电阻（R2）连接到NPN型晶体管（Q3）的发射极和基极之间。NPN型晶体管(Q3)的集电极—发射极通道可以电容后的任意一个纵向分支上。

当输出电流值小于预先设定的阈值电流时，限流电阻（R2）两端的压降小于0.7V，NPN型晶体管(Q3)处于截止状态，电路正常工作;当输出电流值大于预先设定的阈值电流时，限流电阻两端的压降大于0.7V，NPN型晶体管(Q3)集电极━发射极通道变为低阻值，使得大部分的电流流过NPN型晶体管(Q3)的集电极—发射极通道上，且以热能的形式消耗在NPN型晶体管(Q3)的集电结上，从而有效地保护了负载上短暂的过流现象。
