如何判断电路板电源的正负极

电源是将其它形式的能转换成电能的装置。电源分为直流电源和交流电源。直流电源（DC power）有正、负两个电极，正极的电位高，负极的电位低，当两个电极与电路连通后，能够使电路两端之间维持恒定的电位差，从而在外电路中形成由正极到负极的电流。它把其他形式的能量转换为电能供给电路，以维持电流的稳恒流动。

在电路中谈正负极的时候，一般是指电源的正负极，而且是直流电的正负极。直流供电的电路，其电源一般分为单电源供电，包括电源正和电源地；双电源供电，包括电源正和电源负。在区分电路中正负极的时候可以通过以下几种方法来判断。

1.根据电路板的丝印来确定正负极

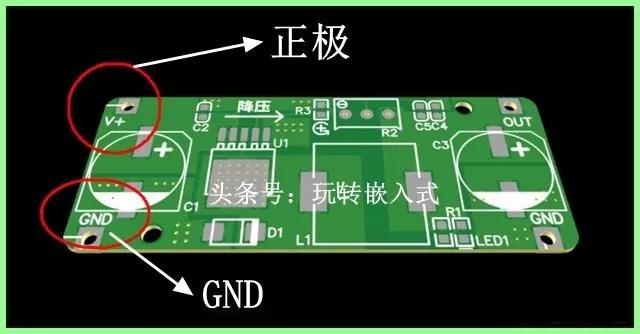

工程师在设计PCB时，都会对接口部分的针脚定义用丝印标识好，对电源正负极来说，一般会用V+和GND来区分电源的正负极。所以，首先看板子上的丝印，通过板子上的丝印内容可以了解到很多信息，正确理解电路板的丝印信息非常重要。如下图所示，V+所表示的就是正极，GND就是电源地。

2.根据极性元器件来确定正负极

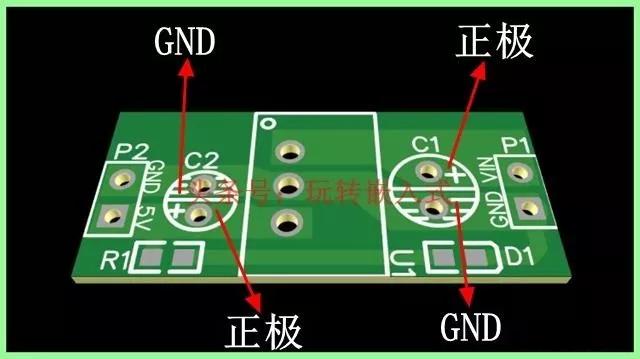

极性元器件是有极性的，在使用时不能接反。常用的有极性的元器件有电解电容、二极管等。所以通过有极性的元器件可以确定电路的正负极。以电解电容为例，其正极一定要接电源正，负极一定要接GND，识别对了电容的引脚也就能确定电路的正负极。电容确定正负极如下图所示。

3.根据大面积的覆铜来确定正负极

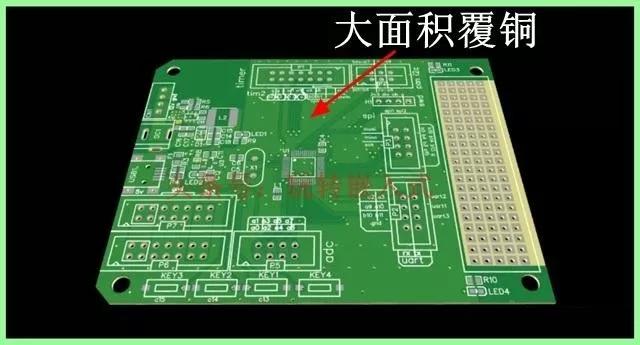

在设计PCB时为了提高抗干扰能力、降低地线的阻抗，会把地以大面积覆铜的方式实现电气连接，在如果电路板覆铜了，基本都是以GND作为网络覆铜的，依次可以判断大面积覆铜的是地线。如下图所示。

4.其他方式来确认正负极

也可以通过芯片的引脚来确认正负极，芯片都是需要供电，有供电引脚，如果知道芯片的引脚顺序也可以区分出电源的正负极，但是这种方法有个缺陷，就是只适用于只要一个电源网络的情况，如果电路板上有多个电源网络，则还需要通过以上方法进一步确认。
