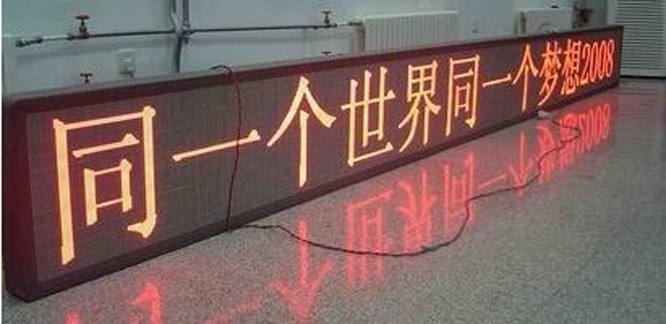

LED显示屏（LED display）是一种平板显示器，由一个个小的LED模块面板组成，用来显示文字、图像、视频等各种信息的设备。

LED电子显示屏集微电子技术、计算机技术、信息处理于一体，具有色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等优点。LED显示屏广泛应用于商业传媒、文化演出市场、体育场馆、信息传播、新闻发布、证券交易等，可以满足不同环境的需要。

中文名:LED显示屏

外文名:LED Displayer

组  成:LED模块

作  用:显示文字、图像、视频等。

特  点:色彩鲜艳、动态范围广、亮度高、寿命长、工作稳定可靠等。

应  用:商业传媒、体育场馆、信息传播等。

背景

LED显示屏是经LED点阵组成的电子显示屏，通过亮灭红绿灯珠更换屏幕显示内容形式如文字、动画、图片、视频的及时转化，通过模块化结构进行组件显示控制。主要分为显示模块、控制系统及电源系统。显示模块是LED灯点阵构成屏幕发光；控制系统则是调控区域内的亮灭情况实现对屏幕显示的内容进行转换；电源系统则是对输入电压电流进行转化使其满足显示屏幕的需要。

LED屏幕可实现对多种信息呈现模式的不同形式间的转化，并在室内、室外均可使用，有其他显示屏不可比拟的优势。其凭借光亮强度高、工作耗功较小、电压需求低、设备小巧便捷、使用年限长、耐冲击稳定、抗外界干扰强的特点，快速发展并广泛应用于各个领域。

LED的发光颜色和发光效率与制作LED的材料和工艺有关 ，灯球刚开始全是蓝光的，后面再加上荧光粉，根据用户的不同需要，调节出不同的光色，广泛使用的有红、绿、蓝、黄四种。由于LED工作电压低（仅 1.2~4.0V），能主动发光且有一定亮度 ，亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10 万小时），所以在大型的显示设备中，尚无其他的显示方式与LED显示方式匹敌。

LED，发光二极管（light emitting diode缩写）。一种通过控制半导体发光二极管的显示方式，由镓（Ga）与砷（As）、磷（P）、氮（N）、铟（In）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。磷砷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光，铟镓氮二极管发蓝光。

把红色和绿色的LED晶片或灯管放在一起作为一个像素制作的显示屏称为三色或双基色屏，把红、绿、蓝三种LED晶片或灯管放在一起作为一个像素的显示屏叫三基色屏或全彩屏。如果只有一种色就叫做单色或单基色屏，制作室内 LED 屏的像素尺寸一般是1.5-12 毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED 屏的像素尺寸多为6-41.5毫米，每个像素由若干个各种单色LED组成，常见的成品称象素筒，双色象素筒一般由2红1绿组成，三色象素筒用1红1绿1蓝组成。 [1]

无论用LED制作单色、双色或三色屏，欲显示图象需要构成像素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。一般 256 级灰度的图像，颜色过渡已十分柔和，而16级灰度的彩色图像，颜色过渡界线十分明显。所以，彩色LED屏当前都要求做成256级到4096级灰度的。

基本原

LED显示屏是一种新型的信息显示媒体，它是利用发光二极管点阵

模块或像素单元组成的平面式显示屏幕。图2所示为8×8点阵LED显示屏的结构图，从图上看，8×8点阵共需要64个发光二极管，且每个发光二极管放置在行线和列线的交叉点上，当对应的某一行置高电平，某一列置低电平时，则相应的二极管点亮。

例如要显示文字时，就可以按照组成文字的笔画将相应的二极管点亮，从而达到显示文字的目的，如图3所示。而完整的点阵可由16×16、32×32等组成显示模块。 [5]

单基色LED显示屏的每个像素由1个单色LED发光二极管组成，即每个像素包含1个LED发光二极管；双基色LED显示屏的每个像素由2个2种单色的LED发光二极管组成，即每个双基色像素包含2个LED发光二极管；而对于三基色全彩LED显示屏来说，组成像素点的二极管包括了3个或3个以上，

如由分别发红光、绿光和蓝光的3个二极管组成，这样就可以根据三基色的配色原理，达到彩色显示的目的；而有些显示屏为了改善显示效果，可能由4个二极管组成：2个红光LED、1个绿光LED和1个蓝光LED。

分类

LED 显示屏分类多种多样，大体按照如下几种方式分类：

（1）按显示器件分

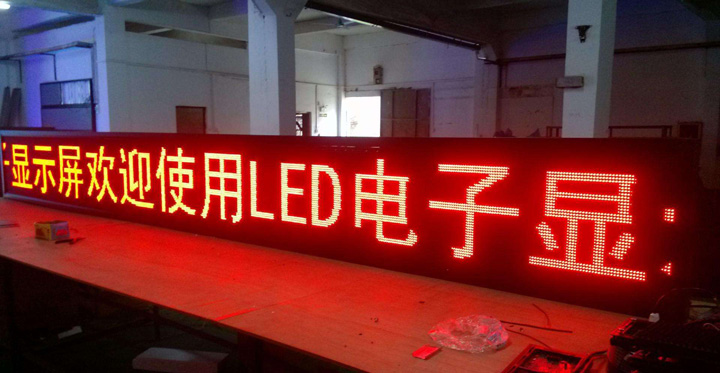

LED数码显示屏：显示器件为7段码数码管，适用于制作时钟屏、利率屏等显示数字的电子显示屏。LED点阵图文显示屏：显示器件是由许多均匀排列的发光二极管组成的点阵显示模块，适用于播放文字、图像信息。

（2）按使用环境分

室内屏面积一般在十几平米以下，点密度较高，在非阳光直射或灯光照明环境使用，观看距离在几米以外，屏体不具备密封防水能力。发光点直径较小，一般直径为3～8mm。室外屏面积一般从几平米到几十甚至上百平米，点密度较稀(多为1000～4000点/m2),发光亮度在3000～5000cd/m2(朝向不同，亮度要求不同)，可在阳光直射条件下使用，观看距离在几十米以外，屏体具有良好的防风抗雨及防雷能力。室外屏发光的基本单元为像素，组成像素发光点中心直径较大，如P10mm、P12mm、P16mm、P20mm、P24mm、P26mm等。半室外屏介于室外及室内两者之间,具有较高的发光亮度,可在非阳光直射室外下使用，屏体有一定的密封，一般在屋檐下或橱窗内。

（3）按控制或使用方式分

同步方式是指LED显示屏的工作方式基本等同于电脑的监视器，它以至少30场/s的更新速率点点对应地实时映射电脑监视器上的图像,通常具有多灰度的颜色显示能力，可达到多媒体的宣传广告效果。异步(或通讯)方式是指LED屏具有存储及自动播放的能力，在PC机上编辑好的文字及无灰度图片通过串口或其他网络接口传入LED屏,然后由LED屏脱机自动播放，一般没有多灰度显示能力，主要用于显示文字信息，可以多屏联网。

性能特点

（1）高强度发光，阳光折射下，可将屏幕表面内容高清呈现在可视范围内。 [4]

（2）灰度控制级别高。可利用1024～4096级灰度控制清晰逼真的显示出16.7M以上的颜色，保证画面超强立体感。 [4]

（3）驱动功率大，扫描方式以静态锁存为主，保障高强度亮光。 [4]

（4）为保证播放效果的最佳性，在不同的背景环境下可通自动调节功能合理控制光亮。 [4]

（5）电路集成主要借助大规模进口装置，提升运行的可靠性，有利于进行维修调试工作。 [4]

（6）利用现代化数字处理技术处理视频，对扫描主要选择技术分布的方式，设计呈现模块化、采用静态恒流驱动，自动化调节光亮，进而实现画面的高保真性、无重影幌动，提升影像画面的清晰程度。 [4]

（7）信息显示种类丰富如图标、视频、文字、动画、图片等，并且现实形式多样，如联网、远程现实等，常见色彩与工艺的结合。ASWEFHRTY
